Duplavégű csapcsavarok

Mi az a kétvégű csapcsavar?

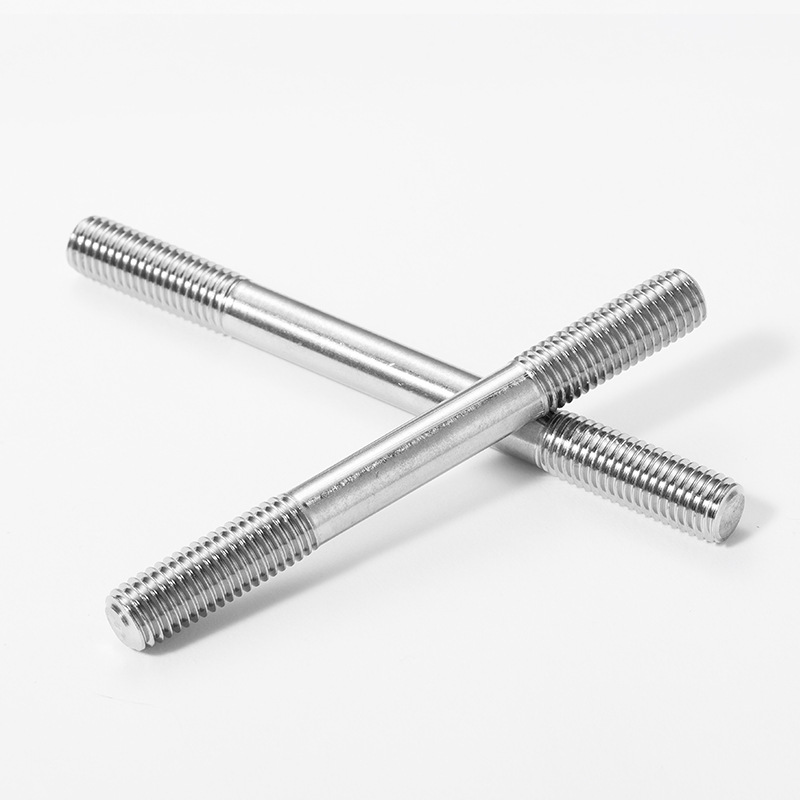

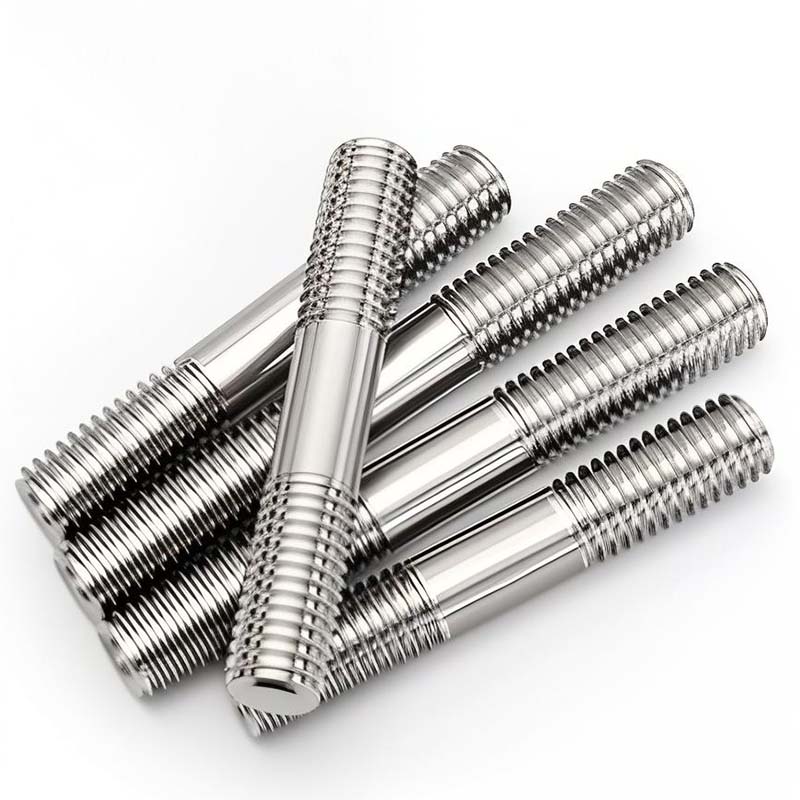

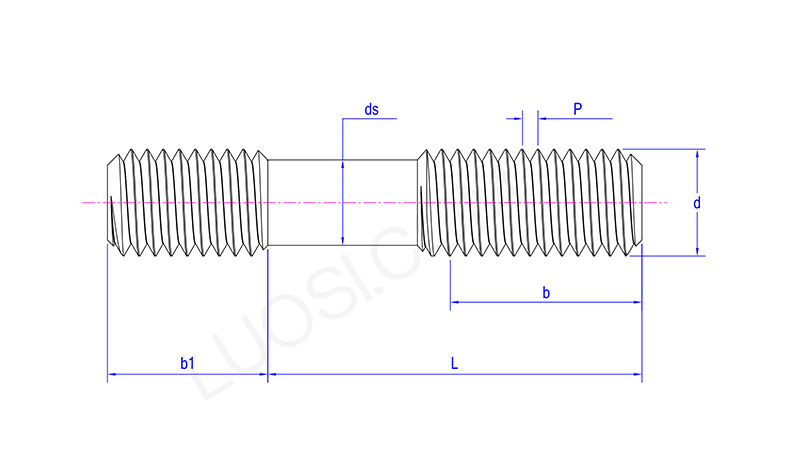

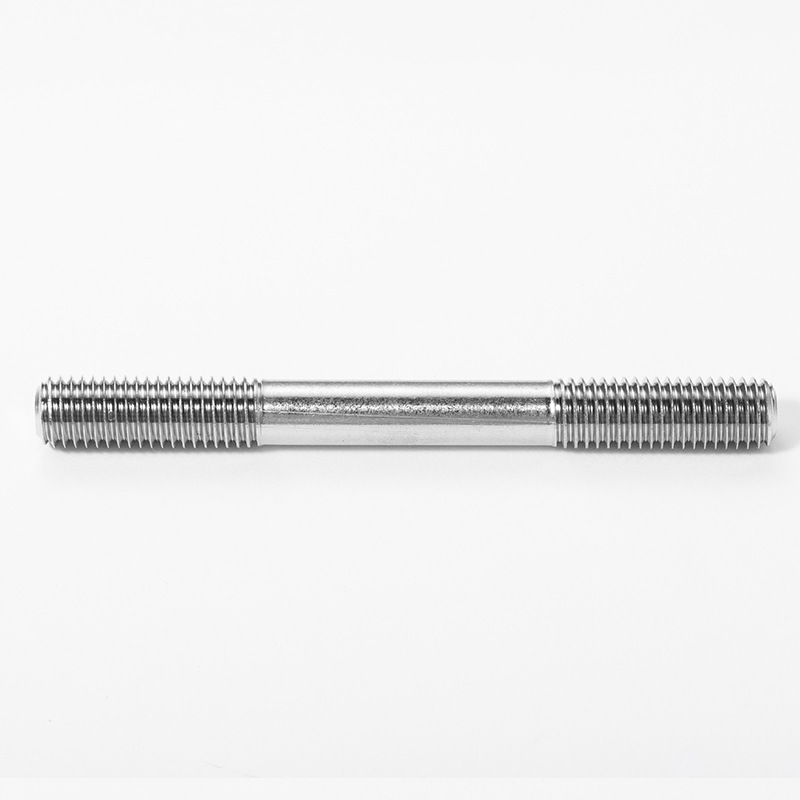

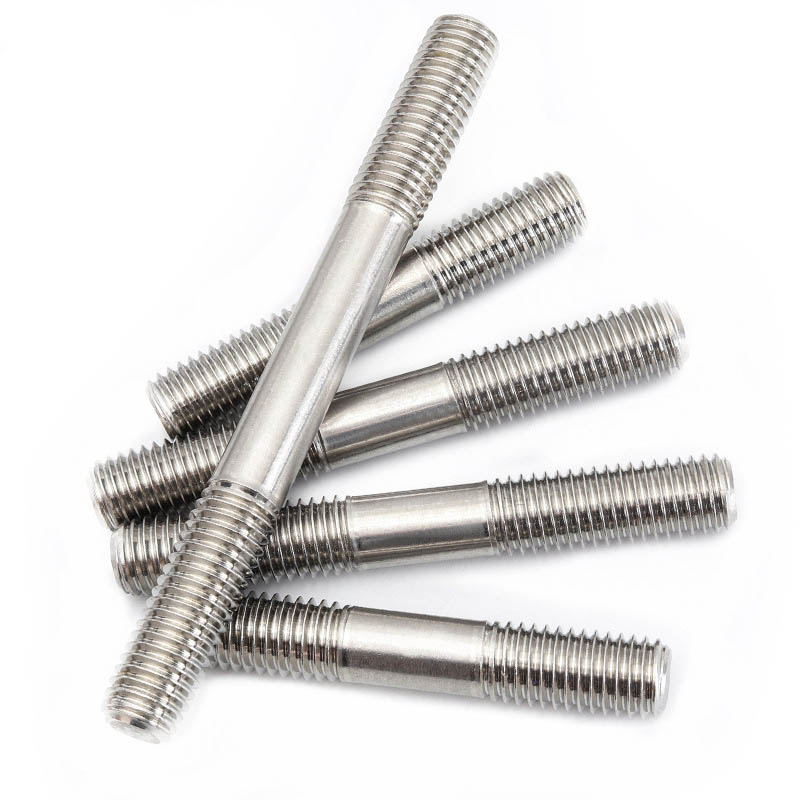

A duplavégű csapcsavarok mindkét végén menetesek, a közepén pedig egy menet nélküli rész található. Ez a kialakítás eltér a teljes menetes csavaroktól. Mindkét típusú tőcsavar nagyon jól teljesít a megfelelő alkalmazási területen.

Először is, rendszerint két hatszögletű anyával (néha alátéttel) együtt használják a beszereléshez. Az egyik vége az aljzat menetes furatába csavarozható, a másik vége pedig anyával fixen rögzíthető az alkatrészhez, biztosítva a szilárd rögzítést és az egyenletes feszültségeloszlást.

Másodszor, a barázdálatlan középső rész segít a pontos beállítás elérésében az összeszerelés során, elkerülve a menetek közötti interferenciát. Ugyanakkor csökkentheti a stresszkoncentrációt, így a csap masszívabbá válik, és kevésbé valószínű, hogy nagy terhelés hatására eltörik.

Melyek a duplavégű csapcsavarok fő típusai?

Bemutatjuk Önnek a kétvégű csapcsavarok fő típusait

Ezeket a következő három aspektusból fejtjük ki.

(1) A menetszerkezetek osztályozása

Befogás típusa: Mindkét vége azonos menethosszúságú, a középső rész pedig egy sima rúd. Használatkor mindkét végét anyákkal meg kell húzni. Ez a leggyakoribb típus.

Tap End Type: A szál két végének hossza eltérő. A hosszabb vége az alkatrész zsákfuratába történő csavarozásra szolgál, míg a rövidebb vége az anya beszerelésére szolgál.

Folyamatos menetes csap: Más néven "menetrúd", ez azt jelenti, hogy a rúd teljes hossza menetes, sima szakasz nélkül. A menetes csatlakozás maximális hosszát kínálja.

Részleges menetes csap: Csak az egyik vagy mindkét végén van részmenet, és a sima rúd nagyobb átmérője marad a közepén.

(2) Különleges célú besorolás

Szögletes fejű csap: Az egyik végén négyzet alakú fej van. A másik vég meghúzásakor egy szerszámmal megfogható a négyzet alakú fej, így kényelmesen beszerelhető szűk helyen.

Hegesztési csap: Az egyik vége a fémfelületre történő hegesztésre szolgál, míg a másik végén menetek vannak más alkatrészek csatlakoztatásához.

(3) Anyag- és osztályozás

B7 csap: Króm-molibdén ötvözött acélból készült, hőkezelésen esik át, és ez a legelterjedtebb tőcsavar, amelyet magas hőmérsékleten (jellemzően 450 °C-ig) és nagy nyomású munkakörülmények között használnak.

L7 csap: Alkalmas alacsony hőmérsékletű környezetekhez.

B8 / B8M csavaros csapok: 304 vagy 316 rozsdamentes acélból készültek, erős korrózióállósággal.

Mire használható a kétvégű csapcsavar?

A duplavégű csapcsavarok alkalmazási köre széles körben elérhető, és a mindennapi életben mindenhol megtalálhatók. Íme néhány leírás a funkcióikról.

(1) Karimás csatlakozás csővezeték-tartályokban

A csap átmegy két karimán. Húzza meg az anyákat mindkét végén, hogy szilárd és egyenletes szorítóerőt hozzon létre.

(2) Vaklyuk alkalmazás

Ha az egyik alkatrésznek van süllyesztett furata (például hengerfej vagy motorblokk), a másik alkatrésznek pedig átmenőnyílása van, akkor a csap hosszabb vége tartósan bekerül a süllyesztett lyukba. A másik vége anyával van felszerelve.

(3) Szerkezet és berendezések telepítése

A tőcsavarokat nehéz berendezések (például motorok, szivattyúk vagy kompresszorok) alaphoz vagy kerethez való rögzítésére használják. A csap az alapban van rögzítve (vagy mindkét oldalon az anyákkal rögzítve).

(4) Magas nyomású és magas hőmérsékletű környezet

A petrolkémiai, energiatermelési és hajóépítő iparban a kétvégű csapok általában nagy szilárdságú ötvözött acélból (például ASTM A193 B7) vagy rozsdamentes acélból (B8/B8M) készülnek. Jobban ellenállnak a nagy nyomásnak, hőmérséklet-változásoknak és rezgéseknek.

(5) Gyakori szétszerelést igénylő alkalmazások

Bármely rendszeres karbantartást igénylő összeszerelési alkatrész - például ellenőrző burkolatok, szivattyúházak vagy gépvédők - alkalmas tőcsavarok használatára. Az anyákat többször is eltávolíthatja anélkül, hogy elkopna a menet.
