Durva pólusú dupla csapok finom emelkedéssel

A finom osztású durva pólusú dupla csapok olyan forgatókönyvekhez alkalmasak, amelyek nagy szilárdságú és pontos csatlakozásokat igényelnek. A vastag rúd javítja a fogást, míg a finom szál szoros és stabil illeszkedést biztosít. A Xiaoguo® gyár nagy mennyiségű raktárkészlettel rendelkezik.

Kérdés küldése

termékleírás

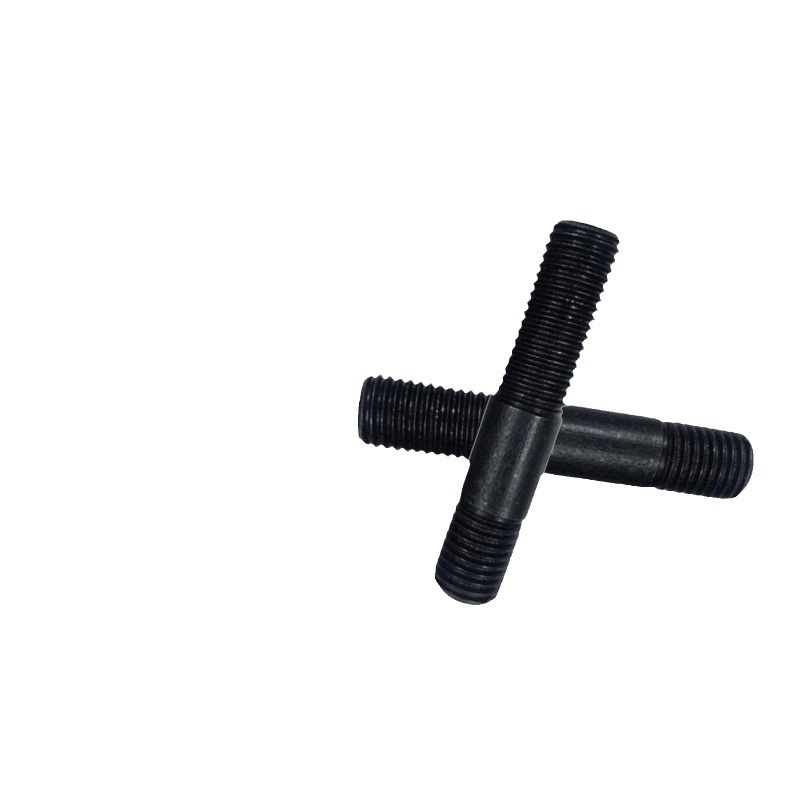

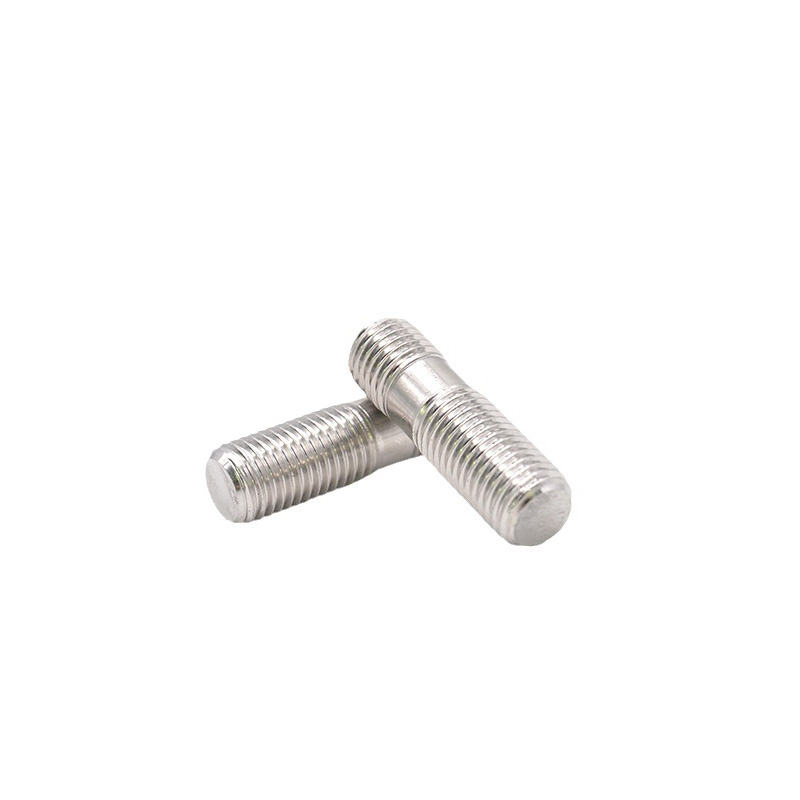

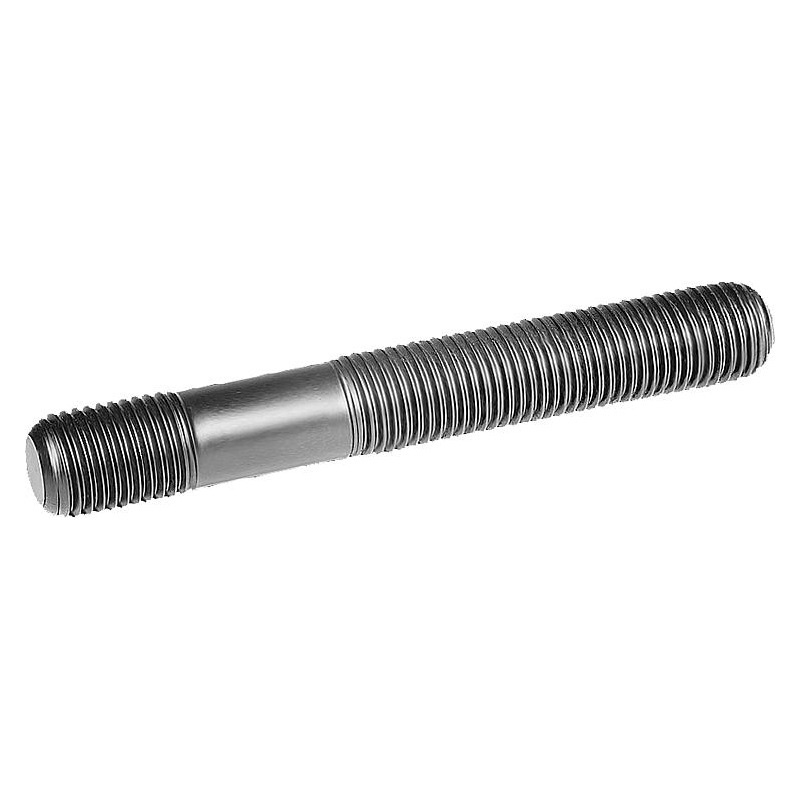

A finom osztású durva pólusú kettős csapok viszonylag vastag fémrúd, mindkét végén finom menetekkel. Sokféle specifikációban kapható, a menet átmérője néhány millimétertől több tíz milliméterig terjed, és a hossz is a tényleges igények szerint választható.

Termékjellemzők

A finom osztású durva pólusú kettős csapok jellemzője a durva rúdszerkezet. A hagyományos csapokkal összehasonlítva a durva rudak növelhetik az általános szilárdságot és merevséget, és kisebb valószínűséggel deformálódnak, ha nagy terhelésnek vannak kitéve. A finommenetű szálak osztásköze kicsi, és a rés a menet egyes menetei között kisebb. Elfordítva nagyobb súrlódást generálhat, és kevésbé valószínű, hogy meglazul a meghúzás után.

paramétereket

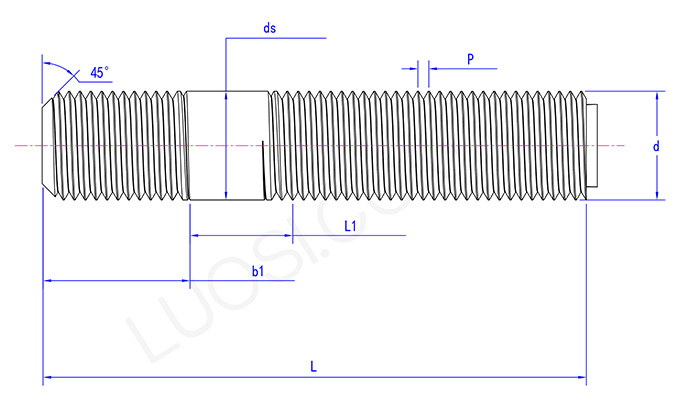

Rough pole double studs with fine pitch

Alkalmazások

A finom osztású, durva pólusú kettős csapot gyakrabban használják olyan iparágakban, mint a mechanikai gyártás, a repülőgépgyártás és a precíziós műszerek. Nagy pontosságú berendezések összeszerelése a gépészeti gyártásban; Rögzített repülőgép-alkatrészek a repülés területén; A precíziós műszerek gyártása során az alkatrészek stabilitásának biztosítása érdekében mindig szükség van erre a típusú csapra, amely garantálja a csatlakozás megbízhatóságát és stabilitását.

A finom osztású, durva pólusú dupla csapok nagy mechanikai berendezések kulcselemeinek rögzítésére szolgálnak. A gyárakban gyakran telepítenek és használnak nagyméretű mechanikai berendezéseket, például nagy teljesítményű szerszámgépeket és nagyméretű kompresszorokat. A nagy teherbírású szerszámgép orsódobozának felszereléséhez csavarja be a csap egyik végét a szerszámgépágy menetes furatába, a másik végét pedig vezesse át az orsódoboz szerelőnyílásán, majd csavarja fel az anyát.

A termék paraméterei

Hétfő	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Ezeket a durva pólusú dupla csapokat a formagyártáshoz és -szereléshez használják. A szerszámgyártó iparban fröccsöntő formák, fröccsöntő formák stb. készítésénél a formák különböző moduljainak rögzítésére szolgálnak. Csatlakoztassa a forma felső és alsó formáját. Csavarja be a csap egyik végét az alsó forma menetes furatába, a másik végét pedig vezesse át a felső formán. Ezután csavarja fel az anyát.
