B típusú duplavégű csap

A B típusú kétvégű csapok mindkét végén menettel, középen pedig polírozott rúddal rendelkeznek. A polírozott rúd átmérője megközelítőleg megegyezik a menet emelkedési átmérőjével, és jó rugalmassággal rendelkezik. A Xiaoguo® beszállítója által gyártott csapok tartósak és megfelelnek a GB/T 900-1988 végrehajtási szabványának.

Kérdés küldése

termékleírás

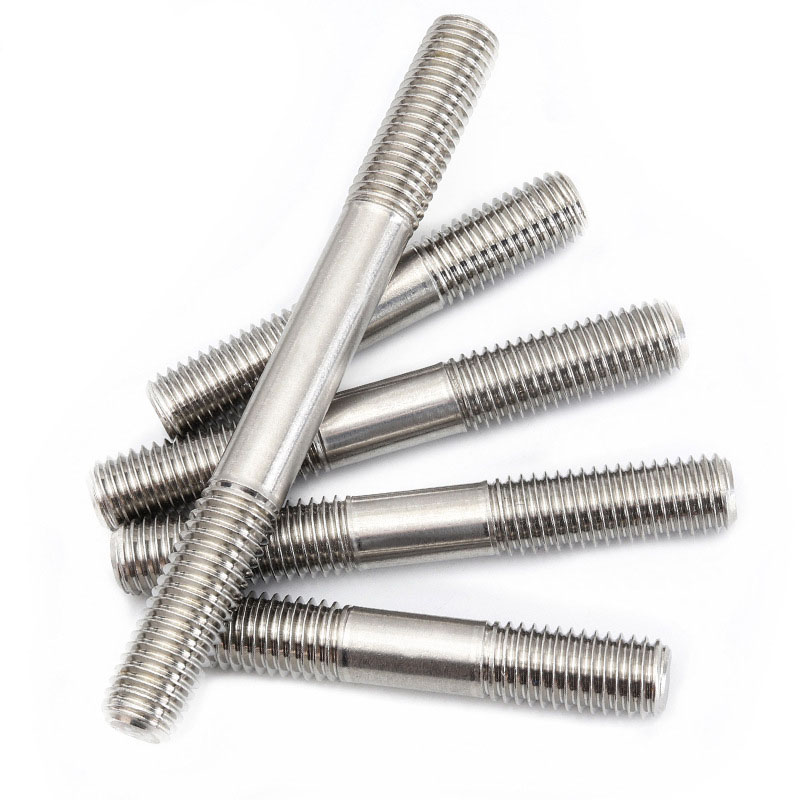

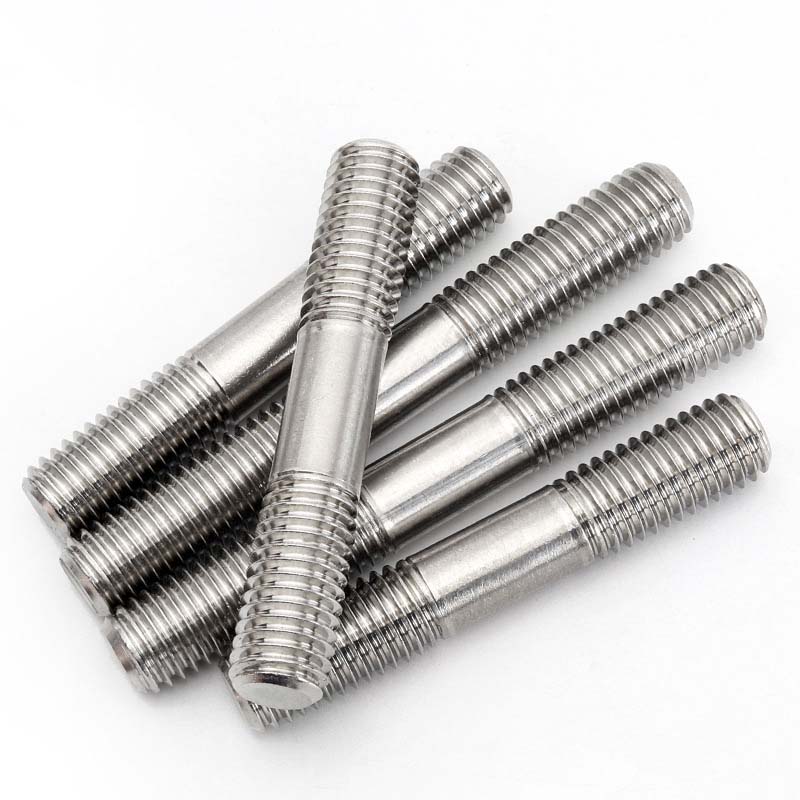

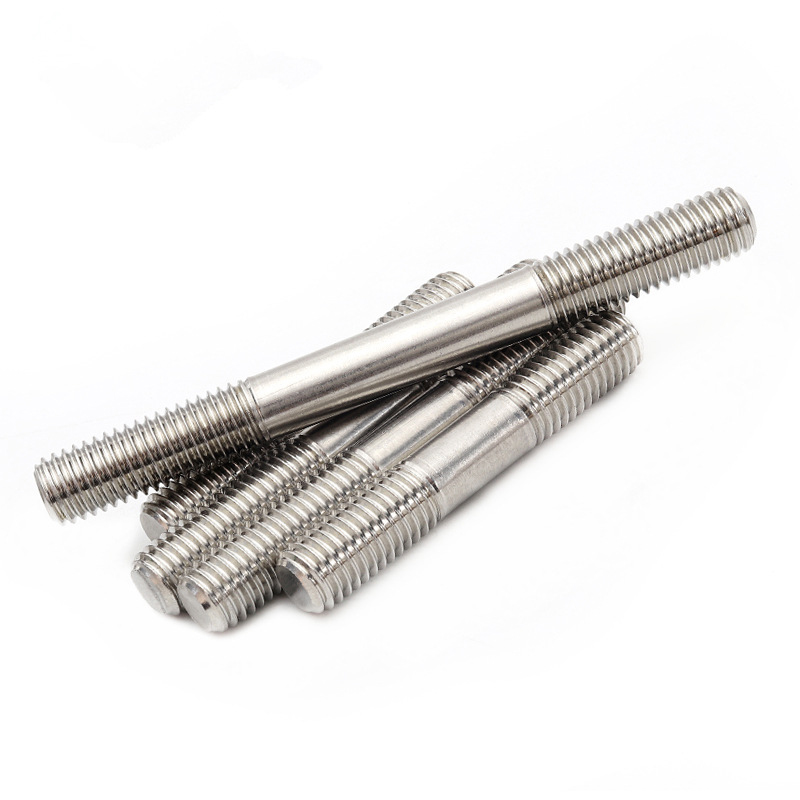

A B típusú kétvégű csap egy fémrúd, mindkét végén menettel. A menetek hossza mindkét végén eltérő, ami alkalmazkodik a különböző vastagságú csatlakozóanyagokhoz. A középső sima rúdrész átmérője megegyezik a menetével, így nagyon rugalmasan használható.

Type B Double End Stud

Alkalmazások és paraméterek

A B típusú kétvégű csapokat a gépgyártó iparban használják. A szerszámgép összeszerelésekor használja a munkaasztal és az ágy rögzítésére. Csavarja be a rövidebb végét az ágy menetes furatába, és miután a hosszú vége áthaladt a munkaasztalon, húzza meg anyával. A feldolgozás során ellenáll a vibrációnak.

A motor javítása során B típusú csapokat használnak a végburkolat cseréjére. A rövid vége a motorházhoz van rögzítve, a hosszú pedig a végburkolathoz van csatlakoztatva, hogy biztosítsa, hogy a végburkolat ne lazuljon meg a motor járása közben, és védje a belső részeket. Ellenállnak a berendezés működése során fellépő vibrációnak és súlynak, megakadályozzák a berendezés elmozdulását, biztosítják a gyártás biztonságát.

Ez a B kétvégű csap megoldotta az igazítási problémát. Először csavarja be teljesen a csapokat az egyik alkatrészbe, majd állítsa be a helyzetet, végül húzza meg az anyát a szabad végén. Ez döntő fontosságú a mechanikai alap egyenetlen alátétlemezeken történő kiegyenlítéséhez. Egyenletesen tudják elosztani a terhelést. A menetek mindkét végén egyenletes összeillesztése megakadályozhatja az egyenetlen feszültséget a tartórendszerben vagy a hídkötésekben.

A termék paraméterei

Hétfő	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Előnyök

A B típusú kétvégű csapok erős alkalmazkodóképessége. Mivel a menetek hossza mindkét végén eltérő, az egyik oldalon vastagabb alapelem csavarozható be, a másik oldalon pedig anyával rögzíthető a vékonyabb rész, további alátétek nélkül. Például a berendezés alapjának rögzítésekor a rövid vége a betonalapba van csavarozva, a hosszú vége pedig áthalad a hátlapon és anyával meg van húzva. A művelet egyszerű.
