Csapágyzáró anya

A China Xiaoguo® csapágy ellenanya egy pontosan megtervezett résszel rendelkezik, amely nagyon finom axiális hézagot hoz létre, amikor a csapágyalkatrészeket egymáshoz illesztik, így az optimális illeszkedési állapot érhető el. A kínai gyárban gyártott Csapágy ellenanyák gyártási folyamata rendkívül precíz.

Kérdés küldése

termékleírás

Hogyan válasszuk ki a megfelelő méretet?

Annak érdekében, hogy a csapágy rögzítőanyát megfelelően lehessen használni, a következő pontokat javasoljuk kiválasztani:

(1) Határozza meg a szál specifikációját: Ez az elsődleges előfeltétel. Metrikus rendszerek esetén lásd az M értéket; birodalmi rendszerek esetében lásd a hüvelykben. [Megjegyzés: Ez a termék kizárólag finom menetes csavarokat használ. Kiválasztáskor ügyeljen a menetemelkedésre (például M16×1,5), hogy elkerülje a durva menetes specifikáció kiválasztását.]

(2) Ellenőrizze a kulcs méreteit: Ellenőrizze a külső átmérőt (dk) és vastagságot (m), hogy az anyának elegendő helye legyen a berendezésen belül.

(3) Határozza meg a szabványokat: Világosan határozza meg a termék szabványait, például "National Standard GB/T 812" vagy "German Standard DIN 981", hogy biztosítsa, hogy minden méret a szükséges tűrésekkel és pontossággal rendelkezik.

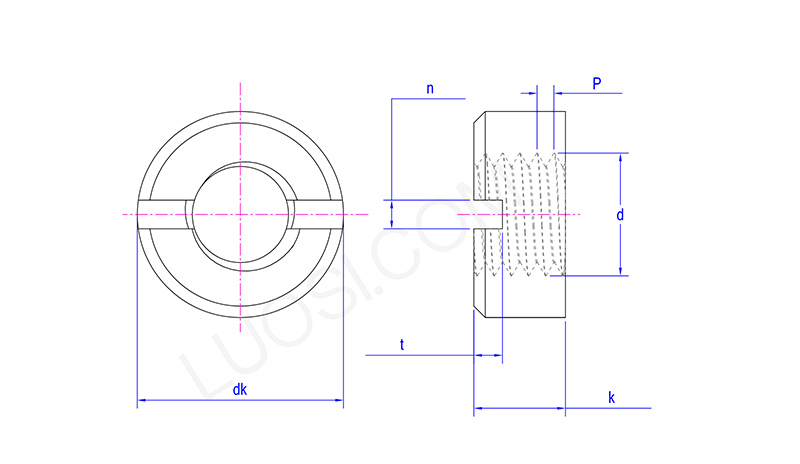

Bearing Lock Nut

Hétfő	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n perc	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

A kulcsparaméterek részletes magyarázata

A csapágy ellenanya méretének kiválasztásakor különösen ügyeljen a következő fő paraméterekre:

(1) Menet specifikáció (D×P): Ez jelzi a menet névleges átmérőjét (D) és menetemelkedését (P).

Például az M16 × 1,5-ben az M16 a 16 mm-es névleges átmérőt, az 1,5 pedig az 1,5 mm-es osztásközt jelenti.

(2) Külső átmérő (dk): Az anya legnagyobb külső mérete, amely meghatározza a beszereléshez szükséges minimális helyet.

(3) Vastagság (m): Az anya tengelyirányú magassága, amely befolyásolja a reteszelő erőt és a szilárdságot.

(4) Hornyok száma (n) / Rés szélessége (b) / Rés mélysége (t): A hornyolás geometriai paraméterei, amelyeknek meg kell egyeznie a megfelelő professzionális szerszámok (akasztós kulcs és nyitócsapok/rögzítő alátétek) méretei.

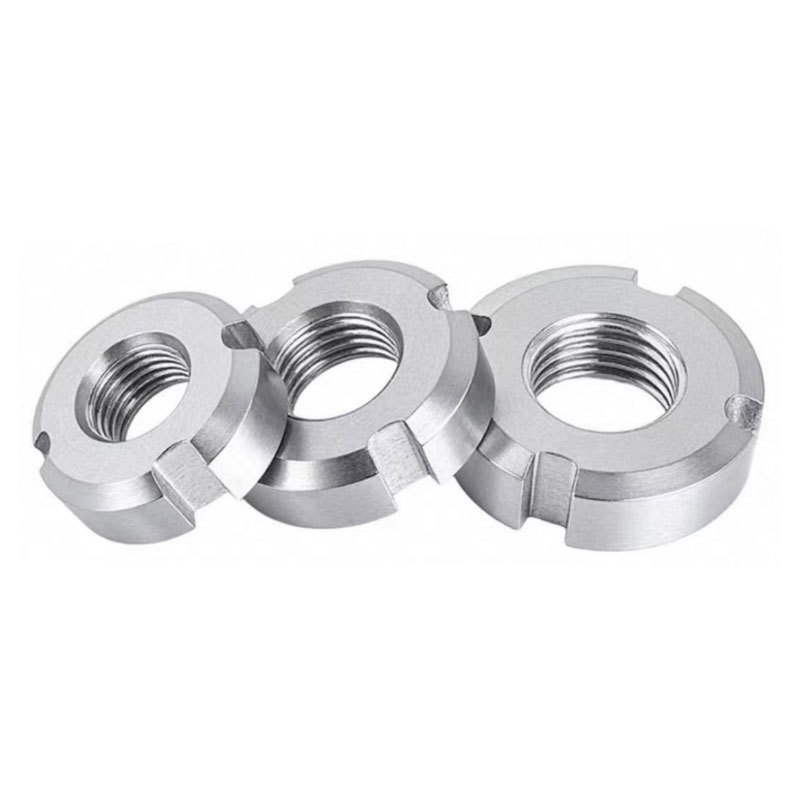

Bearing Lock Nut

Közös specifikációk Gyorsreferencia

Íme néhány gyakran használt szabványos specifikációs adat:

Vegyük példaként a GB/T 812-1988 csapágybiztosító anyát (metrikus):

Menet specifikáció: D×P	Külső átmérő: dk (mm)	Vastagság: m (mm)	Nyomóhelyek száma: n	Résmélység: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Kiválasztás és használat

(1) Menet konzisztencia: Minden csapágy rögzítő anya finom menetes csavarokkal van felszerelve. Kérjük, ellenőrizze a menetemelkedést, hogy elkerülje a durva menetű csavarokkal való összetévesztést.

(2) Kiegészítő szerszámok: A szétszereléshez és összeszereléshez speciális horog alakú csavarkulcs szükséges.

(3) Lazulásgátló tartozékok: A reteszelő hatás eléréséhez ütköző alátétekkel (például GB/T 858) vagy nyitott csapokkal együtt kell használni.

(4) Műszaki rajzok: Tervezéskor mindig vegye figyelembe a megfelelő szabványos műszaki rajzok vagy termékleírások legújabb verzióját.
