Tengely anya

Hogyan válasszuk ki a megfelelő felületkezelést?

A tengelyanya felületkezelésének megválasztása elsősorban az adott használati környezettől, a költségvetéstől és a teljesítménykövetelményektől függ.

(1) Költségvetési prioritás, száraz beltéri környezet: Az előnyben részesített lehetőség az elektrogalvanizálás.

(2) Kíméletlen kültéri viszonyok / Magas korrózióállóság: Az előnyben részesített lehetőségek a tűzihorganyzás vagy az elektromos nikkelezés.

(3) Nagy szilárdságú kötőelemek (10.9 és magasabb fokozat): Az eljárást úgy kell kiválasztani, hogy ne álljon fenn a hidrogén ridegedés veszélye, például Dacromet vagy mechanikus horganyzás.

(4) Bevonat alapozáshoz vagy a súrlódás csökkentéséhez: Válassza a foszfátozást.

(5) Speciális megjelenési követelmények: A tükrös hatás érdekében krómozás választható; a tiszta fekete és sűrű megjelenés érdekében elektroforetikus fekete választható.

(6) Speciális funkcionális követelmények (magas hőmérséklet-állóság / tapadásgátló): Válassza a teflon bevonatot.

(7) Nagyon elkötelezett a környezetvédelem iránt: Előnyben részesítjük az új, környezetbarát eljárások alkalmazását, mint például a krómmentes Dacromet bevonat és a tűzi horganyzás.

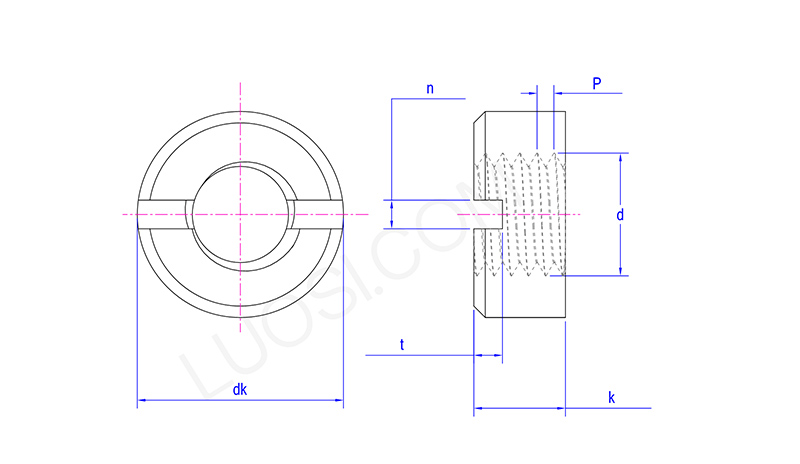

Szerkezeti tervezési jellemzők

A tengelyanyát szerkezetileg pontosan megtervezték. Tervezési jellemzői elsősorban a menet, a reteszelőmechanizmus és az alak tekintetében rejlenek.

(1) Menet kialakítása

Ez szolgál a tengelyanya alapjául, és kulcsfontosságú a csatlakozás szilárdságának és pontosságának biztosításában.

Finom menet: Minden tengely anya finom menettel van felszerelve. A finom menet spirálszöge kicsi, ami kiváló önzáró teljesítményt biztosít. Különösen alkalmas dinamikus terhelésnek kitett alkalmazásokhoz.

Nagy pontosságú tűrés: Az anya belső menetét általában az ISO 965-2 szabvány 6H vagy 5H szerint gyártják, míg az illeszkedő tengelymenetnél 6g tűrés alkalmazása javasolt.

(2) Lazulásgátló és reteszelő mechanizmus

Ez a magja az anya „reteszelő” funkciójának, amely hatékonyan ellenáll a rezgéseknek és ütéseknek.

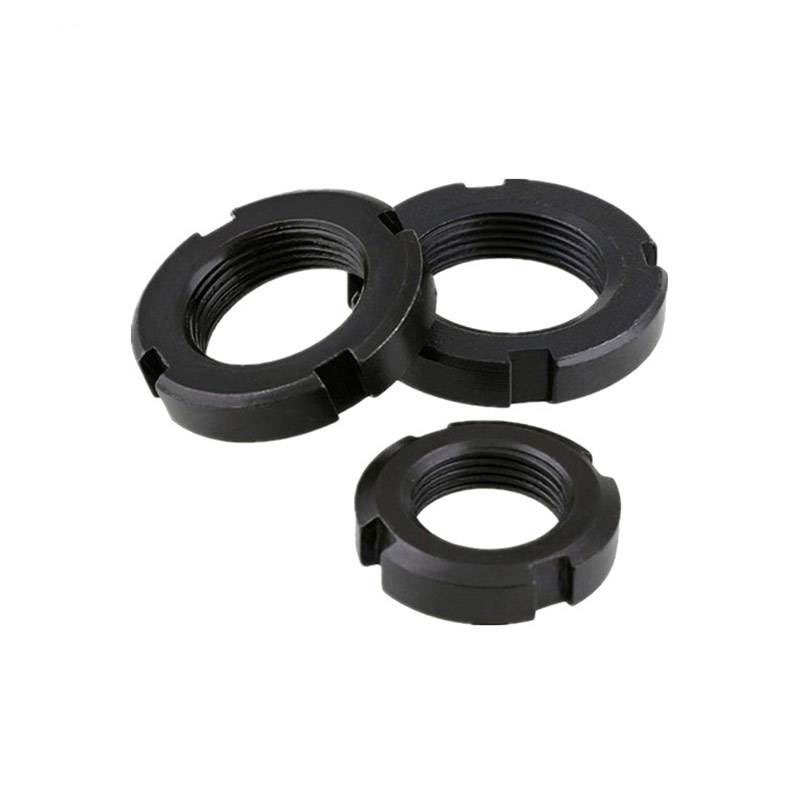

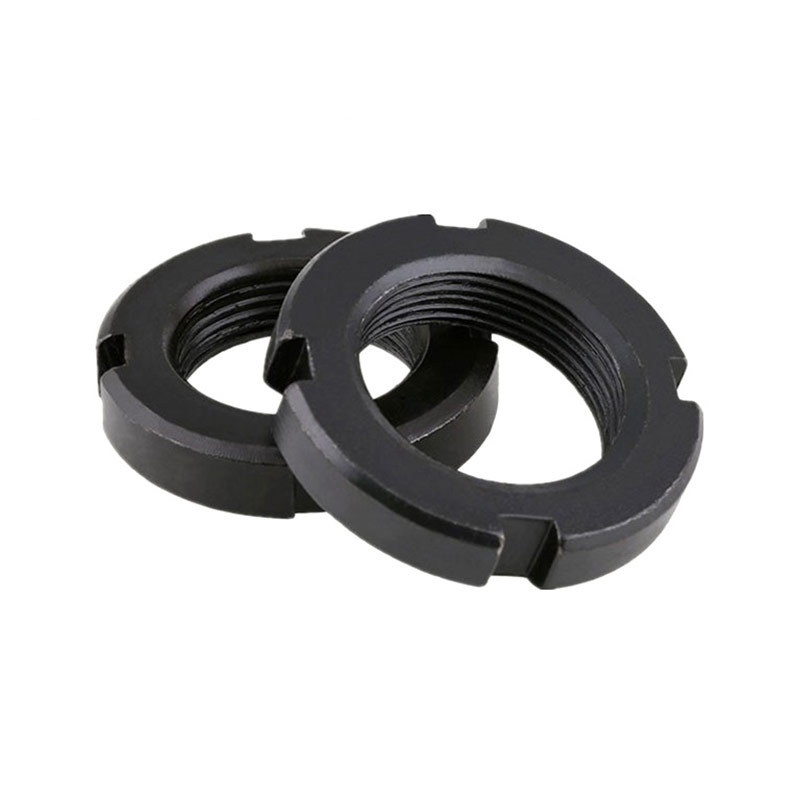

Hornyolt típus: Ez a legklasszikusabb kialakítás. 4-8 radiális horony megmunkálásával érhető el az anya külső körén.

Axiális rögzítőcsavarok: Ez a kialakítás rögzítőcsavarokat integrál az anyatestbe. A közös elrendezés 3, 4 vagy 8 egyenletesen elosztott csavarból áll, biztosítva a reteszelőerő egyenletes eloszlását.

Rugalmas deformációs szorítás: Ez egy rendkívül precíz kialakítás. Az anya fő teste "rugalmas membrán" vagy "membrán" szerkezetet tartalmaz. A csavar meghúzásakor a membrán szabályozott rugalmas deformáción megy keresztül, ami 360°-os teljes kerületi súrlódási kapcsolatot eredményez.

Axiális és fogazati reteszelés: Az axiális reteszelés típusának reteszelőereje párhuzamos a menet tengelyével; a fogalap reteszelő típusa érintkezik a menetalappal (körülbelül 30°-os szögben) a reteszelőmechanizmuson keresztül, ami hatékonyan akadályozza meg az anyatest deformálódását.

(3) Alaktervezés

A külső kialakítás határozza meg a könnyű beszerelést, a működési teret és a karbantartás kényelmét.

Kör alakú főtest: A kör alakú főtest kialakítása hatékonyan elkerüli a forgási zavarokat.

Speciális szerszám interfész: Rés: Főleg a kampós csavarkulccsal együtt használatos.

Homlokzat: A végfelületen lyukak vannak kialakítva, amelyek csavarkulccsal vagy hengeres rúddal meghúzhatók.

Ferde kialakítás: A szabványok (például DIN 981) szerint a tengelyanyák általában 30°-os ferdeszögűek, ami segíti a reteszelő alátét megvezetését és megkönnyíti a megfelelő illeszkedést a beszerelés során.
