Robusztus hegesztett kerek anyák

A Robust Weld kerek anyák speciális rögzítőelemek, amelyeket kifejezetten az alapanyaghoz hegesztéssel történő tartós rögzítéshez terveztek. Az innováció és a precizitás a lényege annak, hogy a gyártók hogyan mozdítják elő a Xiaoguo® gyártási folyamatát.

Modell:QC/T 867-2011

Kérdés küldése

termékleírás

A Robust Weld kerek anyák speciális, egy darabból álló rögzítőelemek, amelyek tartósan egy alapanyagra hegeszthetők. Kör alakúak, gyakran lekerekített tetejűek, és menettel rendelkeznek, hogy illeszkedjenek a megfelelő csavarhoz vagy csavarhoz.

Fő feladatuk, hogy erős, megbízható, újrafelhasználható menetes pontot biztosítsanak olyan dolgokon, mint a fémlemezek, keretek vagy lemezek – olyan helyeken, ahol nem könnyű a meneteket közvetlenül megütögetni, vagy ahol ez nem lenne elég erős. Alapvető részét képezik az épített szerkezeteknek és gépeknek.

Elsődleges céljuk erős, tartós és újrafelhasználható menetes csatlakozás létrehozása vékony fémlemezeken, kereteken vagy sík felületeken. Ezek olyan helyek, ahol a közvetlen csapolás nehéz vagy nem kellően erős. A felszerelést követően lehetővé teszik a csavarok biztonságos rögzítését, és ellenállnak a csupaszításnak. Gépek és épületek széles körében nélkülözhetetlenek, biztosítva a tartós és megbízható csatlakozásokat.

A termék előnyei

A robusztus hegesztési köranyáknak van egy fontos tervezési jellemzője: egy kis vezető- vagy beállítófül kilóg. A munkadarab hegesztési műveletének megkezdése előtt a kis alkatrészt pontosan be kell ágyazni a munkadarab előre beállított furatába, hogy a hegesztési folyamat során az alkatrészek helyzete tökéletesen illeszkedjen, megalapozva a következő hegesztési folyamat pontosságát.

Beszereléskor megakadályozza az anya forgását, és egyenesen tartja a belső meneteket ahhoz a felülethez képest, amelyhez rögzítik. Ez a fül nagyon hasznos a gyors, automatizált összeszerelő soroknál – konzisztensen tartja a dolgokat, és időt takarít meg, mivel nincs szükség kézi beállításra.

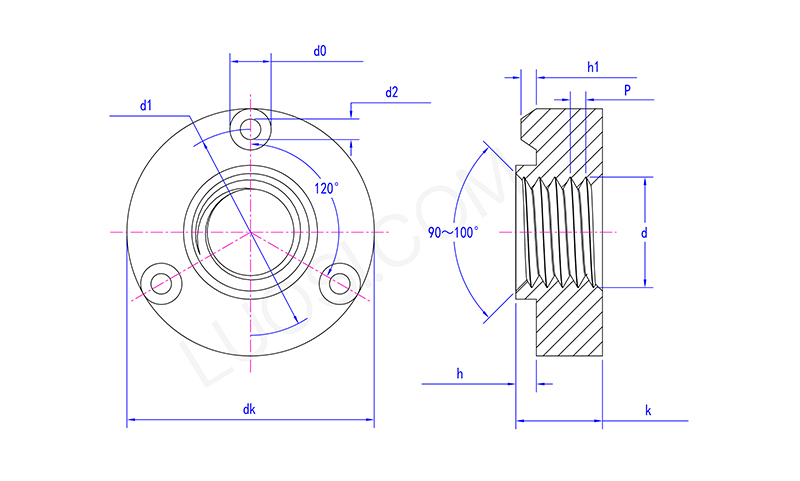

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 max	10.9	11.9	13.3	17.9	19.9	22.7
d1 perc	10.5	11.5	12.9	17.5	19.5	22.3
d0 max	2.8	2.8	3.2	4.3	4.3	5
d0 perc	2.5	2.5	2.9	4	4	4.7
d2 max	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk max	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h max	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 max	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k max	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Felhasznált anyagok

A szokásos Robust Weld kerek anyáink alacsony széntartalmú acélból készülnek, amely nagyon jól hegeszt. Vannak rozsdamentes acélból készült változataink is – például 304 és 316 – a jobb rozsdaállóság érdekében kemény környezetben. Különböző nemzetközi szabványoknak is megfelelnek.
